名称:

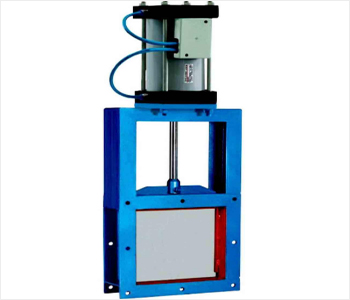

气动插板阀

描述:气动插板阀是一种粉料,晶粒料,颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金,矿山,建材,粮食,化工等行业控制流量变化或迅速切断.
相关产品:
乌鲁木齐金梧桐环保科技有限公司
  • 电话:0991-3350087
  • 传真:0991-3350087
  • 手机:18129307499 赵经理
  • 网址:www.xjccsb.com
  • 气动插板阀的详细说明:

    气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

    气动插板阀主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。

    气动插板阀采购时只明确规格、类别、工压就满足采购要求的作法,在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争,各自均在气动阀统一设计的构思下,进行不同的创新,形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求,与厂家协调取得共识,作为气动阀采购合同的附件是十分必要的。

    气动插板阀技术标准:

    1、气动插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其它适宜液体。

    2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

    3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验。

    4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

    5、插板阀清洁度要求按JB/T7748的规定。

    6、静压寿命试验。

    7、插板阀静压寿命试验次数按规定,其它技术要按JB/Z 234的规定。

    气动插板阀用途特点:

    A、用途 是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节; V型阀芯*适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能零敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。

    B、特点:是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有极好的灵敏度和感应速度;超强的剪切能力。

    C、气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

    D、气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。
