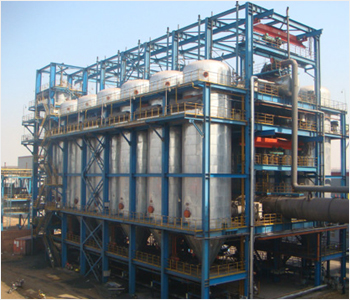

高炉煤气干法布袋除尘器主要技术特点
高炉煤气干法布袋除尘器技术在大型乃至特大型高炉使用,并不仅仅单纯的将小高炉的技术应用推广,而是需要进行多项技术的研发、升级,以适应大型高炉煤气流量大、压力高、温度变化范围大的工况条件,满足高炉系统稳定、安全运行的要求。
1-高炉,2-旋风除尘器,3-罐车,4-煤气换热器,5-布袋除尘器,6-灰仓,7-减压阀组,8-TRT,9-喷碱脱氯装置,10-管网放散塔
现代大型高炉煤气干法袋式除尘技术特点主要包括以下几个方面。
高炉煤气温度控制技术
高炉煤气干法布袋除尘使用的是高温滤料,但是它仍然有一定的温度要求,比如当前使用的几种滤布要求温度在100-220℃范围,*高不超过260-280℃,太高要损坏滤布,太低则要结露,都影响除尘器工作,所以布袋除尘器对净化介质温度有一定要求。
高炉炉顶煤气温度大部分在250℃以下,但是由于冶炼情况复杂,温度过高过低是常有的事,比如炉况不顺,有时会升高到500-600℃以上,这样炉顶设备必须加以保护,并且干法除尘也无法使用,为此高炉煤气除尘系统采用以下降温措施:
1)炉顶喷水:炉顶喷水是必要的手段,防止出现高温损坏炉顶设备,降温幅度可达数百度。
2)煤气换热器:针对特大型高炉的工艺技术特点,在高炉煤气袋式除尘系统前置热管式煤气换热器作为高炉煤气降温装置,该装置可以根据高炉煤气温度的变化情况进行自动切换,以保证干法除尘滤袋在合适的温度下运行,采用热管式换热器进行换热不仅节约电能,而且不产生二次污染,设备简单,操作维护方便。
高炉煤气干法布袋除尘器工艺特点:
▲滤速比大布袋除尘提高70%~*,箱体数因此减少30%~40%,占地面积少;
▲滤袋寿命长,较好地解决了滤布频繁损坏的问题;
▲设备简单,自动化程度高,反吹效果更好;
▲全封闭反吹,无任何煤气排放,消除了大气污染;
▲投资低,比大布袋除尘器系统少20%~25%。
高炉煤气干法布袋除尘器作原理:
由荒煤气主管来的荒煤气(260℃)经支管进入袋式除尘器的下部箱体,进行机械分离之后,煤气向上经布袋过滤,微细粉尘附着在滤袋表面,净煤气通过滤袋汇集到上箱体,经净利煤气支管,主管时入热风炉等使用。当过滤到一定时间后,随着滤袋表面的粉尘增加,除尘器的阻力上升,当阻力上升到一定数值时,电气控制系统发出清灰信号,出口支管气动碟阀和上球阀自动关闭,脉冲阀开启,分气缸氮气经喷吹管从袋口喷入,滤袋急速扩张,滤袋外表面的粉尘被抖落下来,落入下部锥形灰斗,*后一个脉冲阀喷吹结束,除尘器继续保持静止状态,使筒体内较细的粉尘有一个静止沉降的过程,此过程结束,出口支管气动蝶阀和上球阀开启,除尘器进入正常过滤状态;同时下部球阀开启经叶轮给料机,完成了一个箱体的清灰过程,上述过程中各个阀门的开启与关闭,单箱体相对粉尘浓度的测试,都由PLC系统控制,这样周而复始的工作,荒煤气得到净化。
